Защита от статического электричества при сборке и обслуживании ПК: гид для новичков

Представьте ситуацию: вы аккуратно распаковали новую видеокарту или оперативную память, подключили всё к материнской плате, нажали кнопку питания... и тишина. Или, что еще хуже, система работает нестабильно, периодически зависая без видимых причин. Часто виновник этой проблемы несовместимость компонентов или брак, а статическое электричество, которое незаметно убило чувствительные микросхемы. Это явление настолько коварно, что может повредить оборудование даже без искры и щелчка, которые мы обычно ассоциируем с разрядом.

В этой статье мы разберем, как правильно защитить компьютерные комплектующие от электростатического разряда (ESD), какие инструменты действительно работают, а какие являются маркетинговой фикцией, и почему обычные меры предосторожности иногда недостаточны. Мы опираемся на стандарты ANSI/ESD S20.20 и практический опыт сборки систем в условиях обычной городской квартиры.

Почему статика опасна для современных чипов

Электростатический разряд (ESD) - это внезапный поток электрического тока между двумя объектами с разным электрическим зарядом. Для человеческого тела порог ощущения составляет около 3000-5000 вольт. Но современные транзисторы в процессорах и памяти рассчитаны на напряжения всего в несколько вольт. Разряд в 100 вольт, который вы просто не почувствуете, уже способен пробить тончайший оксидный слой затвора транзистора.

Существует два типа повреждений:

• Катастрофические отказы: компонент перестает работать сразу. Вы видите проблему при первом же включении.
• Латентные повреждения: самая большая опасность. Устройство продолжает работать, но его надежность падает. Срок службы сокращается с 10 лет до 6 месяцев. Компьютер будет «глючить», пока окончательно не умрет, и вы никогда не свяжете это с тем, что полгода назад вы почесали голову перед сборкой.

Риск особенно высок зимой, когда воздух в помещениях сухой из-за отопления. Влажность ниже 30% превращает синтетическую одежду и ковровые покрытия в генераторы высокого напряжения.

Антистатический браслет: правда и мифы

Самый популярный вопрос: нужен ли антистатический браслет? Короткий ответ: да, если вы делаете это регулярно. Но есть нюанс, о котором молчат продавцы дешевых наборов.

Браслет сам по себе бесполезен. Он работает только в связке с правильным заземлением. Если вы пристегнете браслет к корпусу неработающего блока питания или к окрашенной части корпуса, эффекта не будет. Краска является изолятором. Ток не пройдет через слой лакокрасочного покрытия.

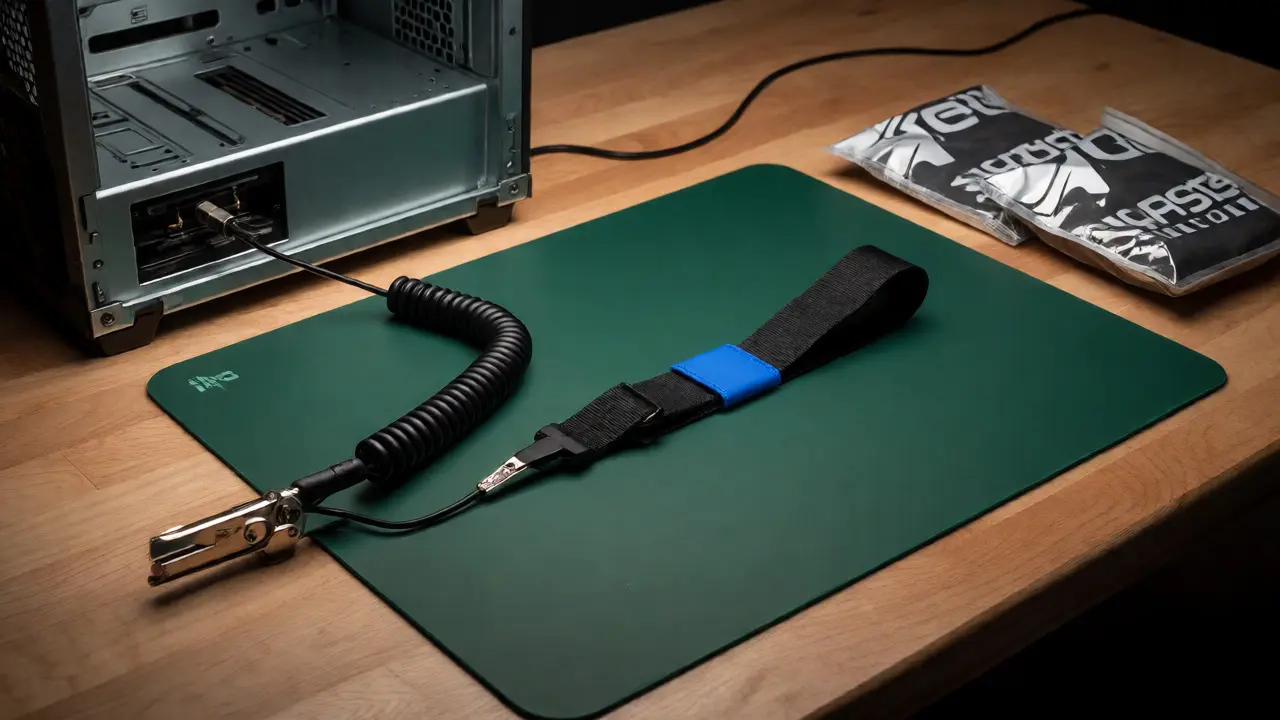

Как правильно использовать браслет и коврик

Если вы купили набор для сборки ПК, вот алгоритм действий, чтобы он реально работал:

1. Подключение к земле. Самый простой способ - подключить зажим браслета к металлической части корпуса, которая имеет прямой контакт с блоком питания, подключенным к розетке с заземлением. Если блок питания выключен из сети, но шнур в розетке, многие современные БП имеют внутреннее соединение корпуса с землей через конденсаторы фильтров, но лучше быть уверенным. Надежнее всего - использовать специальный разъем для браслета, идущий в комплекте с ковриками, который подключается к розетке.
2. Контакт кожи с металлом. Убедитесь, что клипса браслета плотно прилегает к коже запястья. Волосы или манжета свитера нарушают цепь.
3. Обработка коврика. Антистатический коврик должен лежать на столе и иметь провод заземления. Просто положить деталь на резиновый коврик недостаточно - резина может накапливать свой собственный заряд.

Важное правило: держите компоненты в антистатических пакетах до момента установки. Серые пакеты с надписью «Antistatic» часто являются просто крашеными полиэтиленовыми мешками и могут даже усиливать статику. Настоящие антистатические пакеты имеют серебристый или розовый оттенок и токопроводящий слой.

Что делать, если нет спецсредств

Допустим, вы собираете компьютер ночью, а браслет забыли дома. Можно ли обойтись? Да, но с осторожностью.

Первое и главное правило: не ходите по ковру в шерстяных носках. Ходьба по синтетическому ковру в зимней обуви может создать потенциал в 15 000 вольт. Прежде чем брать деталь в руки, коснитесь рукой массивного неокрашенного металлического предмета, например, ножки стола или радиатора отопления. Это снимет накопленный на теле заряд.

Также важно контролировать влажность. Если в комнате сухо, поставьте рядом увлажнитель воздуха или хотя бы емкость с водой. Повышение влажности до 40-50% значительно снижает способность материалов накапливать заряд. В Ростове-на-Дону летом эта проблема менее актуальна, чем зимой, когда центральное отопление высушивает воздух до критических значений.

Типичные ошибки при работе с комплектующими

Даже опытные пользователи совершают ошибки, связанные со статикой. Вот список того, чего делать нельзя:

• Класть видеокарту на стол контактами вверх. Столешница (особенно ламинированная ДСП) - отличный источник статики. Всегда кладите плату текстолитовой стороной вниз или используйте подставку.
• Работать в свитере. Шерсть и синтетика - лучшие генераторы заряда. Лучше работать в хлопковой футболке.
• Трогать контакты RAM или GPU пальцами. Жировые выделения пальцев сами по себе не страшны, но они ухудшают контакт, а трение создает статику. Держите модули памяти за края, избегая зоны золотых контактов.
• Использовать пылесос внутри открытого корпуса. Поток воздуха из сопла обычного пылесоса может создавать мощный электростатический заряд на пластиковых деталях вентиляторов и радиаторов. Используйте баллончик со сжатым воздухом, специально предназначенный для электроники.

Профессиональный подход: ионизация и контроль

Если вы собираете много компьютеров или занимаетесь ремонтом ноутбуков, стоит задуматься об ионизаторах. Эти устройства выпускают положительные и отрицательные ионы, которые нейтрализуют статический заряд на поверхностях и в воздухе. Для домашней мастерской компактный настольный ионизатор решит проблему статики полностью, позволяя работать без браслетов и ковриков.

Еще один важный аспект - тестеры. Существуют простые тестеры антистатических браслетов. Они показывают, исправен ли браслет и есть ли контакт с землей. Стоит такой прибор недорого, но дает уверенность. Если индикатор горит зеленым, ваша цепь замкнута правильно. Если нет - вы просто носите украшение, а не защиту.

Помните, что защита от статики - это не паранойя, а техническая необходимость. Стоимость одной поврежденной платы видеозахвата или планки оперативной памяти несоизмеримо выше стоимости комплекта антистатической защиты. Инвестиция в безопасность компонентов окупается после первого же спасенного устройства.
