Сенсорные сети: топологии, mesh‑сети и ретрансляция - полное руководство

Представьте себе поле с тысячами датчиков влажности. Если каждый из них попытается отправить данные напрямую на сервер, они просто не дойдут - радиус действия одного маленького чипа редко превышает сотню метров. Здесь на помощь приходит магия ретрансляции. Узлы начинают передавать пакеты друг другу, создавая цепочку, которая доставляет информацию на любое расстояние. Это и есть суть современных сенсорных сетей.

В этой статье мы разберем, как устроены эти системы, почему топология «звезда» часто проигрывает ячеистой (mesh) структуре и какие протоколы позволяют сетям самоорганизовываться без вашего участия.

Основы архитектуры: от мота до шлюза

Чтобы понять логику работы, нужно начать с базового элемента. В русскоязычной технической литературе и стандартах IEEE основным узлом называется мот (mote) - миниатюрное вычислительное устройство, которое включает в себя процессор, память, источник питания, датчик и радиомодуль. Один мот бесполезен сам по себе. Ценность возникает, когда таких узлов становится десятки или сотни.

Эти устройства формируют сеть, где каждый участник выполняет двойную роль:

• Сенсор: собирает данные (температура, давление, вибрация).
• Маршрутизатор: принимает пакеты от соседей и пересылает их дальше к точке назначения.

Цель всей этой инфраструктуры - доставить данные до шлюза (gateway) - мощного узла, который имеет выход во внешнюю сеть (Интернет, корпоративный сервер). Шлюз агрегирует информацию со всей территории покрытия.

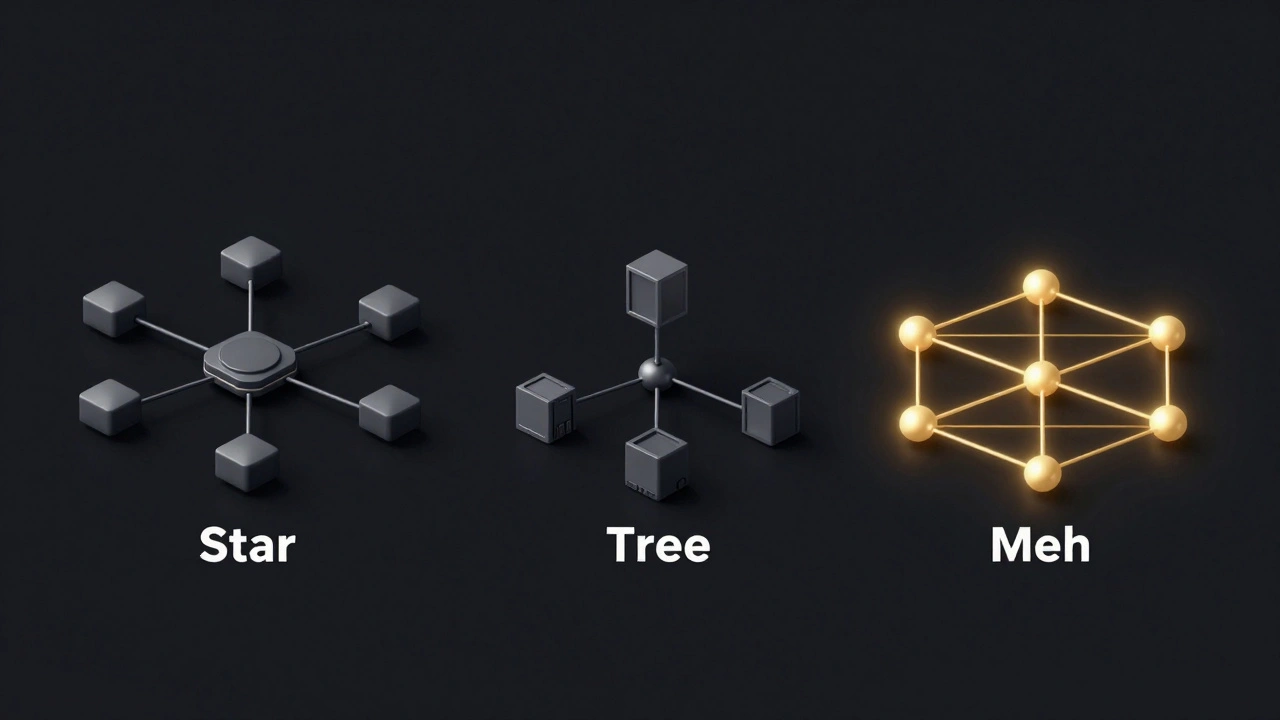

Три классические топологии сенсорных сетей

Как физически соединяются эти узлы? Хотя связь беспроводная, логическая структура подчиняется тем же законам, что и проводные сети. Выделяют три основных типа организации:

1. Звезда (Star): Все датчики подключаются непосредственно к центральному шлюзу. Просто, но ненадёжно. Если шлюз упадёт, умрёт вся сеть. Кроме того, дальность связи ограничена мощностью передатчика каждого отдельного датчика.
2. Дерево (Tree): Иерархическая структура «родитель-потомок». Датчики нижнего уровня передают данные узлам среднего уровня, те - верхнему, и так далее до шлюза. Это улучшает покрытие, но создает риск: если «родительский» узел выходит из строя, отключается целое ветвление дерева.
3. Ячеистая сеть (Mesh): Каждый узел связан со многими соседями. Трафик может идти разными путями. Это самый сложный, но и самый надежный вариант, который мы рассмотрим подробнее.

Почему Mesh-топология стала стандартом де-факто

В контексте IoT и промышленных сенсорных систем именно Mesh-топология считается наиболее перспективной. Её ключевая особенность - децентрализация. В такой сети нет главного управляющего компьютера, который диктует маршруты каждому пакету. Вместо этого каждый узел принимает решения локально.

Преимущества ячеистой структуры очевидны:

• Самоорганизация: При включении новый узел автоматически сканирует эфир, находит ближайших соседей и предлагает свои услуги как ретранслятор. Вам не нужно вручную прописывать IP-адреса или MAC-таблицы.
• Отказоустойчивость: Если один датчик садится на батарею или его физически разрушают, сеть перестраивается за миллисекунды. Данные пойдут через следующего доступного соседа.
• Расширение покрытия: Добавление нового узла не только увеличивает количество точек сбора данных, но и усиливает сигнал для остальных участников сети.

Лекции ведущих технических вузов, включая МГТУ им. Баумана, подчеркивают, что mesh-сети являются альтернативой громоздким инфраструктурным решениям вроде WiMAX, особенно для построения городских распределенных систем и мультимедийных сенсорных кластеров.

Механизм ретрансляции и многохоповая передача

Сердце mesh-сети - это концепция многохоповой передачи (multi-hop routing). Представьте, что вам нужно передать письмо из Москвы во Владивосток. Вы не бросаете его через всю страну. Вы отдаете его курьеру в Москве, тот передает коллеге в Екатеринбурге, тот - в Новосибирске, и так далее, пока письмо не дойдет до адресата.

В сенсорных сетях каждый такой переход называется hop (прыжок). Почему это важно?

Законы физики радиоэфира таковы, что энергия, затраченная на передачу сигнала на большое расстояние, растет пропорционально квадрату расстояния ($E \propto d^2$). Гораздо эффективнее отправить пакет на короткую дистанцию до соседа, пусть и придется сделать несколько таких прыжков.

Таким образом, ретрансляция позволяет:

1. Значительно экономить заряд батарей на сенсорах.
2. Обходить физические препятствия (стены, рельеф местности), используя узлы, находящиеся в более выгодных точках.
3. Увеличивать общую площадь покрытия сети без увеличения мощности передатчиков отдельных устройств.

Протоколы маршрутизации: как сеть знает, куда идти

Для реализации ретрансляции нужны алгоритмы. Они определяют, какой сосед получит пакет следующим. В мире Wi-Fi и промышленных IoT стандартом стал протокол IEEE 802.11s, использующий гибридный протокол маршрутизации HWMP (Hybrid Wireless Mesh Protocol).

HWMP сочетает два подхода:

• Проактивный режим: Сеть заранее строит деревья маршрутов к шлюзу. Плюс - низкая задержка при передаче данных. Минус - постоянный служебный трафик для обновления карт, даже если данных нет.
• Реактивный режим: Маршрут ищется только тогда, когда есть данные для отправки. Плюс - экономия энергии и эфира. Минус - небольшая задержка в начале передачи.

Для сенсорных сетей с нерегулярным трафиком (например, датчик дыма, который молчит годами, а затем кричит) реактивный режим часто предпочтительнее. Однако для видеонаблюдения или мониторинга вибраций в реальном времени лучше подходят проактивные стратегии.

Z-Wave и пример из умного дома

Лучший пример mesh-сетей для обычного человека - стандарт Z-Wave. В экосистеме Z-Wave узлы делятся на контроллеры и slave-узлы. Но здесь есть нюанс: не все slave-узлы могут ретранслировать сигнал.

Это важное различие при проектировании. Дешевый датчик открытия двери может быть «слепым» транзитом - он отправляет свои данные, но не помогает другим. А вот розетка или реле, постоянно подключенные к сети, обычно выступают полноценными ретрансляторами. При планировании домашней или офисной сенсорной сети необходимо размещать такие «транзитные» узлы равномерно, чтобы не было мертвых зон.

Практические советы по развертыванию

Если вы планируете внедрять сенсорную mesh-сеть, учтите следующие моменты:

• Плотность узлов: Для стабильной работы mesh-сети требуется избыточность связей. Идеально, если каждый узел видит минимум 3-4 соседей. Это гарантирует альтернативные пути при отказе одного из них.
• Размещение: Не ставьте все узлы в одной комнате. Распределите их по площади, но следите, чтобы расстояние между соседями не превышало заявленный радиус действия (обычно 50-100 метров в помещении, меньше на улице из-за помех).
• Тип трафика: Определите, будете ли вы передавать мультимедиа. Как отмечают эксперты МГТУ, mesh-сети способны обрабатывать видео и аудио, но это требует высокой пропускной способности и стабильности каналов. Для простых показаний температуры подойдет любой низкоэнергетический протокол (LoRaWAN, Zigbee, Z-Wave).

Перспективы развития

Индустрия движется в сторону полной автономии. Современные исследовательские работы фокусируются на алгоритмах искусственного интеллекта, которые будут предсказывать отказы узлов и оптимизировать маршруты еще до того, как связь прервется. Также активно развиваются мультимедийные сенсорные сети, где камеры и микрофоны интегрируются в ту же mesh-структуру, что и простые датчики, создавая единую систему наблюдения и анализа окружающей среды.

Выбор топологии - это фундаментальный шаг. Понимание принципов ретрансляции и многохоповой передачи поможет вам построить систему, которая будет работать надежно, долго и эффективно, независимо от количества датчиков в ней.
