Питание IoT устройств: как продлить жизнь батарейкам и выбрать энергоэффективные решения

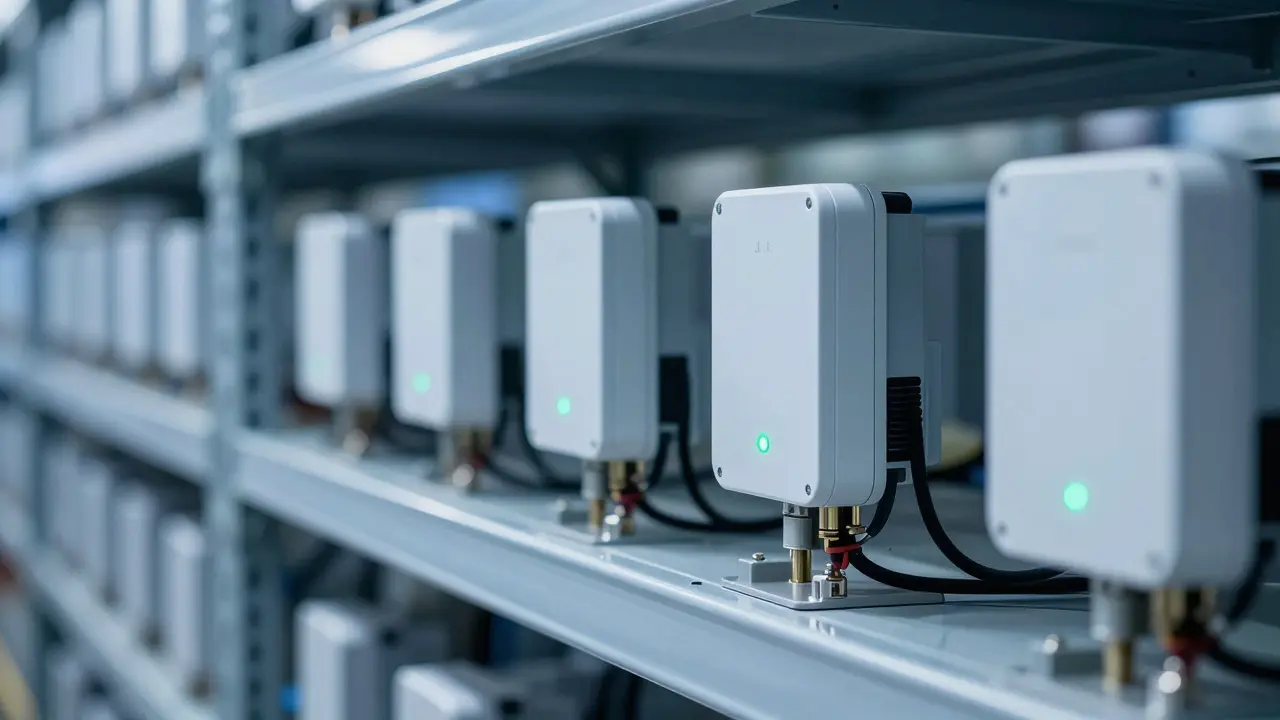

Представьте ситуацию: вы установили сотню умных датчиков температуры на складе. Через полгода половина из них молчит. Причина не в поломке чипа или сбое связи, а в банальном разряде батареек. Для разработчика IoT - интернета вещей, где устройства обмениваются данными без постоянного подключения к сети это кошмарный сценарий. Логистика замены элементов питания может стоить дороже самих датчиков.

Ключевая задача здесь - энергоэффективность. Это не просто про «экономить ток», а про грамотное проектирование системы питания, выбор компонентов и оптимизацию кода. В этой статье разберем, как правильно подходить к питанию периферийных узлов, какие типы аккумуляторов подходят для разных задач и как избежать типичных ошибок, которые убивают автономность устройства.

Почему стандартные батарейки часто проигрывают

Многие начинающие инженеры думают, что если устройство потребляет мало тока (микроватты), то любой элемент питания справится. Но физика говорит об обратном. У каждого типа батареи есть свой профиль разряда. Если вы используете обычную щелочную батарейку AA для узла, который спит большую часть времени, но периодически просыпается и отправляет пакет данных через радиоканал, вы столкнетесь с проблемой саморазряда и роста внутреннего сопротивления.

Вот основные типы источников энергии, которые используются в индустрии:

• Литиевые первичные элементы - одноразовые батареи с высокой плотностью энергии и низким саморазрядом. Идеальны для долгосрочной работы (5-10 лет) при низких токах.
• Литий-ионные аккумуляторы (Li-Ion) - перезаряжаемые батареи, требующие сложной схемы управления зарядом. Подходят, если устройство имеет источник внешней энергии (солнечная панель, энергосбор).
• Суперконденсаторы - компоненты, накапливающие энергию за счет электростатического поля. Используются для буферизации пиковых нагрузок при передаче данных.

Для большинства автономных датчиков лучшим выбором остаются литиевые первичные элементы формата CR2032 или специализированные цилиндрические Li-SOCl2. Они стабильно работают при температурах от -40°C до +60°C, что критично для уличного размещения.

Архитектура управления питанием (Power Management)

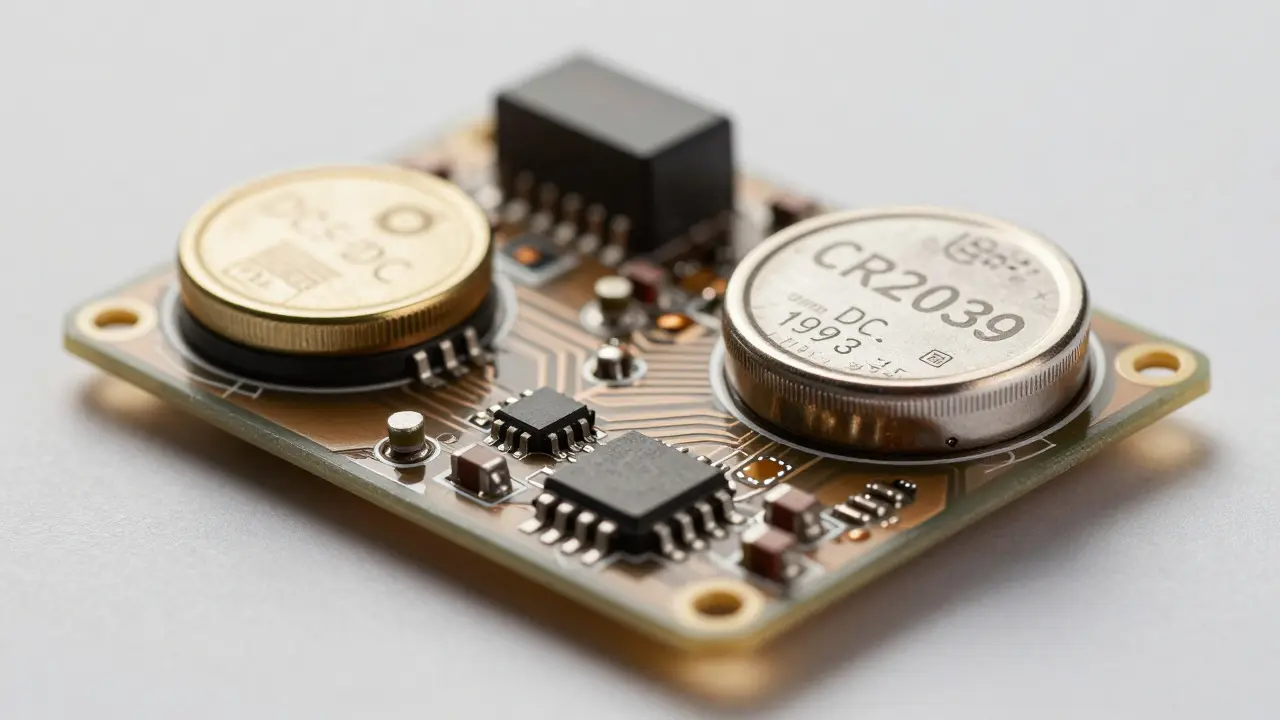

Просто воткнуть батарею в плату недостаточно. Между источником энергии и микроконтроллером стоит целый каскад компонентов, отвечающих за эффективность. Центральный элемент здесь - DC-DC преобразователь - устройство, повышающее или понижающее напряжение до нужного уровня.

Зачем он нужен? Микроконтроллеры обычно требуют напряжения 3.3V, тогда как свежая литиевая батарейка дает около 3.7V. Если подавать эти 3.7V напрямую, контроллер будет работать менее эффективно, а после падения напряжения ниже 3.3V система может начать сбоить. DC-DC преобразователь решает эту проблему, поддерживая стабильное выходное напряжение даже при снижении заряда батареи.

Важно выбирать преобразователи с низким собственным потреблением тока покоя (quiescent current). Современные модели потребляют всего 1-5 микровольт. Если ваш узел спит 99% времени, эти микровольты становятся решающими. Плохой преобразователь сожжет запас энергии быстрее, чем основной процессор.

Радиоканалы и их влияние на расход энергии

Питание тесно связано с протоколом связи. Отправлять данные по Wi-Fi каждые 10 секунд - верный путь к быстрой смерти батареи. Для долгоживущих устройств выбирают специализированные LPWAN-технологии.

LoRaWAN - глобальный стандарт LPWAN для передачи данных на большие расстояния с низким энергопотреблением стал золотым стандартом для промышленных датчиков. Секрет в том, что передатчик работает импульсами. Устройство спит, просыпается, быстро шлет пакет и снова засыпает. Среднее потребление такого узла может составлять менее 1 микровольта в час.

Стратегии сна и пробуждения микроконтроллера

Железо - это лишь половина дела. Вторая половина - программная логика. Микроконтроллер должен уметь «спать» так глубоко, чтобы потреблять минимум тока. Современные чипы, такие как серии STM32L или nRF52, имеют режимы Deep Sleep, где потребление падает до единиц микроампер.

Но есть нюанс: таймеры и периферия тоже едят энергию. Если вы оставите активным аналого-цифровой преобразователь (ADC) во время сна, он будет разряжать батарею. Правильная стратегия выглядит так:

1. Устройство находится в режиме глубокого сна.
2. По срабатыванию внешнего события (например, изменение температуры выше порога) или по внутреннему таймеру происходит пробуждение.
3. Процессор считывает данные с сенсора.
4. Данные упаковываются и отправляются по радиоканалу.
5. Процессор немедленно возвращается в сон.

Частота пробуждений - главный параметр настройки. Если вам не нужно знать температуру каждую секунду, не будите устройство каждую секунду. Интервал в 15 минут часто достаточно для мониторинга климата в помещении, а это увеличивает срок службы батареи в 90 раз по сравнению с ежеминутным опросом.

Энергоэффективность в реальных условиях: факторы деградации

Лабораторные тесты показывают одно, а реальность - другое. На расход энергии сильно влияют внешние факторы. Самый недооцененный враг автономности - температура.

При отрицательных температурах химические реакции внутри литиевых батарей замедляются. Внутреннее сопротивление растет. Если вы попытаетесь отправить мощный радиоимпульс при -20°C, напряжение на выводах батареи резко просядет (просадка напряжения). Микроконтроллер может воспринять это как ошибку питания и сброситься. Чтобы решить это, используют конденсаторы большой емкости рядом с регулятором питания - они сглаживают пики потребления.

Также важно учитывать качество монтажа. Длинные дорожки питания создают паразитные индуктивности и сопротивления. При быстрых перепадах тока (как при работе радиомодуля) это приводит к выбросам напряжения, которые могут повредить компоненты или вызвать ложные срабатывания защитных схем.

Как рассчитать срок службы батареи

Чтобы не гадать, сколько проживет ваше устройство, используйте простую формулу. Сначала суммируйте все токи потребления в каждом режиме работы и умножьте на время нахождения в этом режиме за один цикл. Формула среднего потребления: I_avg = (I_sleep * T_sleep + I_active * T_active + I_radio * T_radio) / T_cycle Где: - I_sleep - ток в режиме сна - T_sleep - время сна - I_active - ток активной обработки - T_active - время обработки - I_radio - ток передачи данных - T_radio - время передачи - T_cycle - полный период цикла Зная емкость батареи (C) в миллиампер-часах (мАч), можно оценить время жизни: T_life = C / I_avg Например, если у вас батарея CR2450 емкостью 620 мАч, а среднее потребление вашего узла составило 2 мкА (0.002 мА), то теоретический срок службы составит 310 000 часов, или более 3 лет. Но на практике закладывайте коэффициент запаса 20-30% на старение батареи и температурные потери.

Типичные ошибки, которые убивают автономность

Даже опытные инженеры иногда совершают фатальные ошибки в выборе питания. Вот список самых частых:

• Использование резистивного делителя вместо DC-DC преобразователя. Делитель потребляет постоянный ток, который зависит от нагрузки, а не от необходимости. Это может съесть весь бюджет энергии.
• Неправильный выбор радиочипа. Использование Wi-Fi модуля там, где достаточно BLE или Zigbee. Разница в энергопотреблении может быть в десятки раз.
• Забытый «подтягивающий» резистор. Если вход микроконтроллера висит в воздухе, он может потреблять микроамперы утечки. Всегда используйте pull-up или pull-down резисторы для неиспользуемых выводов.
• Неучтенный ток утечки в защитных диодах. Обычные кремниевые диоды имеют значительную обратную утечку. Лучше использовать Шоттки или специальные MOSFET-ключи для защиты от обратной полярности.

Перспективы: энергосбор и новые материалы

Технологии не стоят на месте. Активно развивается направление energy harvesting - сбор энергии из окружающей среды. Солнечные панели, термоэлементы (преобразующие разницу температур в электричество) и вибраторы позволяют создавать устройства, которые вообще не требуют замены батарей.

Однако на сегодня это нишевое решение. Солнечная панель на улице зимой почти не вырабатывает ток, а вибрация в помещении слишком слаба. Поэтому гибридные системы (батарейка + солнечная панель) становятся популярными: батарея служит резервом, а панель подзаряжает ее в ясные дни.

Также появляются новые типы аккумуляторов, например, твердотельные литиевые батареи. Они обещают более высокую плотность энергии и безопасность, но пока дороги и сложно масштабируемы для массового производства дешевой периферии.
