Калибровка датчиков IoT: как победить дрейф и обеспечить точность

Знаете это чувство, когда умный термостат показывает +25°C, а вам холодно? Или когда система мониторинга влажности на складе говорит, что всё сухо, а коробки с товаром уже отсырели? Проблема не в программном обеспечении и не в вашем восприятии. Виновник - дрейф датчика. Это тихий убийца доверия к данным в мире интернета вещей. Если вы строите систему на базе IoT-сенсоров, игнорирование калибровки превращает вашу инфраструктуру в генератор красивых, но бесполезных цифр.

Почему «купил и забыл» не работает

Маркетологи обещают нам «plug-and-play». Подключил модуль, получил данные. Но физика так не работает. Любой аналоговый или цифровой сенсор - это компромисс между стоимостью, энергопотреблением и стабильностью. Даже самые дорогие промышленные датчики со временем теряют свою первоначальную точность. Этот процесс называется дрейфом (drift).

Дрейф бывает двух видов:

• Нулевой дрейф (Zero Shift): Датчик начинает показывать смещение даже при отсутствии измеряемого параметра. Например, тензодатчик веса показывает 10 граммов, хотя платформа пуста.
• Дрейф чувствительности (Span Drift): Изменяется угол наклона характеристики преобразования. При низких значениях ошибка мала, но при высоких она растет экспоненциально. Вы думаете, что измеряете температуру точно, но чем жарче в цеху, тем больше врут ваши показания.

Важно понимать разницу между погрешностью и дрейфом. Погрешность - это известная величина, заложенная производителем (например, ±0.5°C). Она постоянна и учитывается в расчетах. Дрейф - это непредсказуемое изменение этой погрешности во времени под воздействием внешних факторов. Именно он требует регулярной калибровки.

Главные враги точности: температура, старение и среда

Что именно заставляет ваш датчик «врать»? В Ростовской области летом жара может достигать +40°C, а зимой опускаться до -20°C. Для многих MEMS-датчиков (Micro-Electro-Mechanical Systems) такой перепад температур является критическим стрессом.

Обратите внимание на газовые датчики серии MQ (часто используемые для детекции метана, CO, алкоголя). Они содержат нагревательный элемент и химически активную поверхность. Со временем эта поверхность загрязняется пылью или необратимо реагирует с агрессивными газами. Результат? Чувствительность падает, и датчик перестает реагировать на утечку газа, пока концентрация не станет смертельной.

Стратегии калибровки: от заводской до адаптивной

Как же вернуть датчику честность? Здесь нет одного универсального решения. Выбор метода зависит от того, насколько критичны данные и каков бюджет проекта.

1. Заводская калибровка и сертификаты

Покупая дорогой промышленный датчик (например, от Siemens или Bosch), вы получаете сертификат о первичной калибровке. Это базовый уровень. Он гарантирует точность на момент отгрузки. Но этот сертификат имеет срок годности. Обычно он составляет 1-2 года. После этого вы должны провести повторную процедуру самостоятельно или отправить устройство в лабораторию.

2. Точечная калибровка (Single-point)

Самый простой метод. Вы знаете одно эталонное значение. Например, ледяная вода всегда имеет температуру 0°C (при нормальном давлении). Вы опускаете датчик в стакан со льдом и корректируете нулевое смещение в прошивке микроконтроллера.

Плюсы: Быстро, дешево, не требует сложного оборудования.
Минусы: Исправляет только смещение нуля, но не влияет на крутизну характеристики (чувствительность).

3. Двухточечная калибровка (Two-point)

Более надежный подход. Вы измеряете два известных состояния: минимум и максимум диапазона. Для датчика давления это может быть атмосферное давление (открытая трубка) и давление насоса (подключенный манометр). Алгоритм рассчитывает коэффициенты $A$ и $B$ для линейного уравнения $Y = A \cdot X + B$, где $X$ - сырые данные АЦП, а $Y$ - реальное значение.

4. Кросс-калибровка и избыточность

Для критических систем (умный дом премиум-класса, медицинское оборудование) используют несколько однотипных датчиков. Если один из них начинает сильно отличаться от среднего арифметического остальных, система помечает его как неисправный или исключает из расчета. Это не калибровка в классическом смысле, но эффективный способ борьбы с внезапным отказом.

Практическое руководство: как калибровать вручную

Допустим, у вас есть самодельный узел на базе Arduino и датчика влажности DHT22. Как сделать его точнее?

1. Подготовка эталона. Вам нужен гигрометр, которому вы доверяете. Лучше всего подходят механические волосяные гигрометры или качественные электронные модели с поверкой. Не используйте дешевые китайские термометры за 300 рублей как эталон.
2. Стабилизация условий. Поместите оба устройства в одну закрытую камеру (например, пластиковый контейнер) вместе с источником влаги (мокрая губка) или сухим веществом (силикагель). Подождите 2-4 часа, пока показания стабилизируются. Резкие скачки здесь недопустимы.
3. Сбор данных. Снимите показания с вашего IoT-узла и с эталона. Повторите измерения в разных точках диапазона (сухо, норма, влажно).
4. Расчет коэффициентов. Постройте график зависимости реальных значений от показаний вашего датчика. Если линия прямая, найдите коэффициент усиления (slope) и смещение (intercept).
5. Прошивка. Внесите полученные математические формулы в код вашего микроконтроллера. Теперь перед отправкой данных в облако, сырое значение будет корректироваться программно.

Совет из практики: храните коэффициенты калибровки в энергонезависимой памяти (EEPROM или Flash). Иначе после перезагрузки или обновления прошивки вы потеряете все настройки, и датчик снова начнет врать.

Когда калибровка не поможет: аппаратные проблемы

Иногда проблема не в настройках, а в «железе». Если вы заметили, что после калибровки точность держится всего пару дней, проверьте следующее:

• Питание. Нестабильное напряжение питания напрямую влияет на показания аналоговых датчиков. Используйте стабилизаторы напряжения и фильтрующие конденсаторы рядом с ножками питания чипа.
• Электромагнитные помехи (EMI). Провода датчика, проложенные рядом с силовыми кабелями или инверторами, собирают шум. Экранируйте линию связи или используйте витую пару.

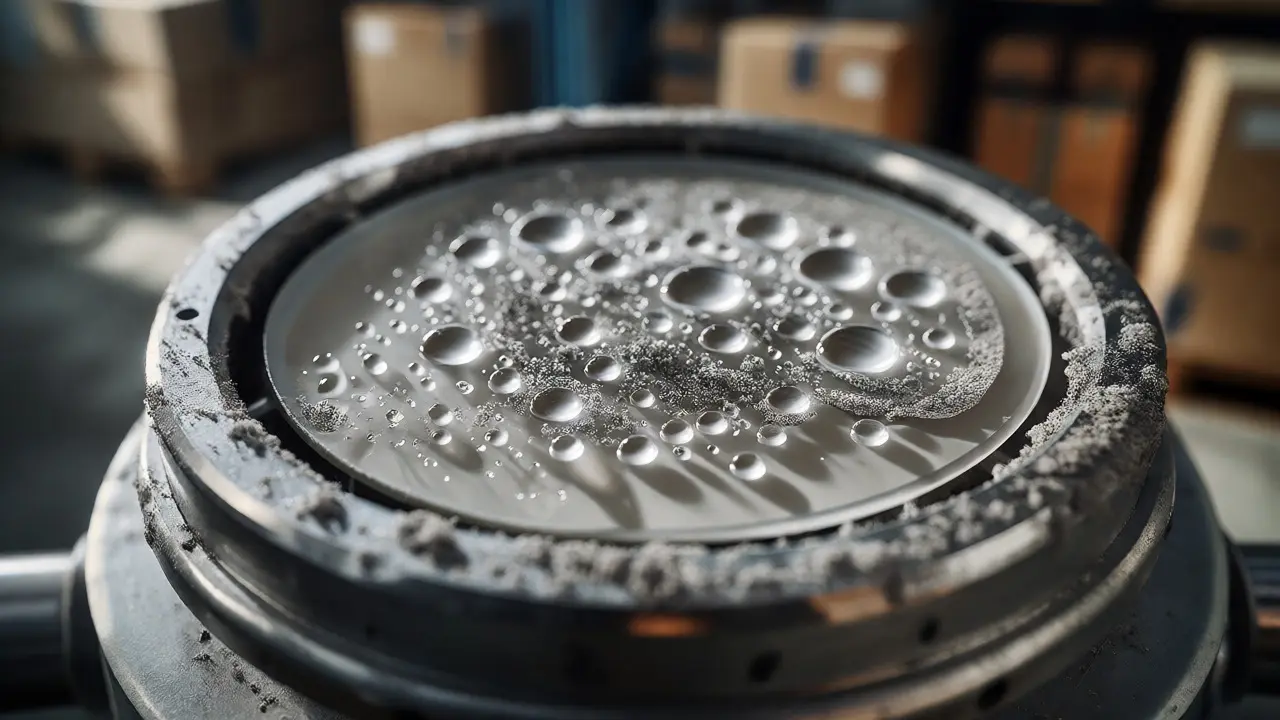

• Физическое повреждение. Мембраны емкостных датчиков давления можно повредить статическим электричеством или механическим ударом. Такой датчик не подлежит восстановлению, только замене.

Автоматизация процесса: будущее IoT

Ручная калибровка тысяч датчиков на крупном предприятии - это ад для инженера. Современные решения идут путем самокалибровки. Некоторые продвинутые модули имеют встроенные опорные источники напряжения и температуры, которые позволяют им периодически сверять себя с внутренними стандартами.

Также набирают популярность алгоритмы машинного обучения на краю сети (Edge AI). Система запоминает исторические профили работы датчика. Если профиль меняется (например, зимний режим отопления отличается от летнего), модель адаптирует интерпретацию данных без физического вмешательства человека. Однако такие системы требуют огромных массивов обучающих данных и мощных микроконтроллеров, что увеличивает стоимость узла.

Чек-лист обслуживания IoT-узлов

Чтобы ваша система работала долго и честно, внедрите эти правила в регламент эксплуатации:

• Проводите визуальный осмотр датчиков каждые 3 месяца (загрязнения, коррозия контактов).
• Храните логи сырых данных (raw data) отдельно от обработанных. Это позволит восстановить картину событий, если алгоритм фильтрации ошибся.
• Ведите журнал калибровок: дата, кто проводил, использованный эталон, старые и новые коэффициенты.
• Замените батарейки вовремя. Падение напряжения батареи часто маскируется под дрейф датчика.
