Как настроить airflow в корпусе ПК: расположение вентиляторов и давление воздуха

Горячий процессор и шумные вентиляторы на максимальной скорости - знакомая картина для многих сборок. Проблема часто кроется не в мощности кулера, а в том, как воздух движется внутри системного блока. Правильная настройка airflow (продувки) позволяет снизить температуры на 5-10°C без покупки дорогих водоблоков или экзотических корпусов.

В этой статье разберем, как физика давления воздуха влияет на эффективность охлаждения, какие схемы расположения вентиляторов работают лучше всего и как проверить свою сборку на ошибки.

Физика процесса: почему важно направление потока

Airflow - это управляемое движение воздушных масс внутри системного блока компьютера, направленное на отвод тепла от компонентов и выведение его наружу. Воздух нагревается при контакте с горячими деталями (CPU, GPU), становится легче и стремится вверх. Если путь этого движения заблокирован или хаотичен, тепло накапливается внутри корпуса.

Существует два основных типа давления воздуха:

• Положительное давление: количество входящего воздуха больше, чем исходящего. Лишний воздух давит на крышку корпуса и выходит через любые щели. Это лучший вариант, так как пыль попадает внутрь только через фильтры перед вентиляторами.
• Отрицательное давление: количество выходящего воздуха больше, чем входящего. Воздух засасывается через все возможные отверстия, включая зазоры в материнской плате и разъемах. Пыль оседает на компонентах быстрее.

Для большинства домашних и офисных ПК оптимальна схема с положительным давлением или нейтральным балансом.

Базовая схема: где ставить вентиляторы

Стандартный ATX-корпус имеет три зоны: переднюю, верхнюю и заднюю. Каждая выполняет свою роль в цепочке термодинамики.

1. Передняя панель: здесь должны стоять приточные вентиляторы. Они затягивают холодный воздух извне. Обычно это 2-3 вентилятора диаметром 120 мм или 140 мм.
2. Задняя панель: здесь устанавливается один вытяжной вентилятор. Он создает разрежение, которое «вытягивает» нагретый воздух из зоны CPU и VRM (силовой элемент материнской платы).
3. Верхняя панель: дополнительные вытяжные вентиляторы. Они помогают удалить горячий воздух, который поднимается естественной конвекцией. Особенно эффективны при высоких нагрузках на видеокарту.

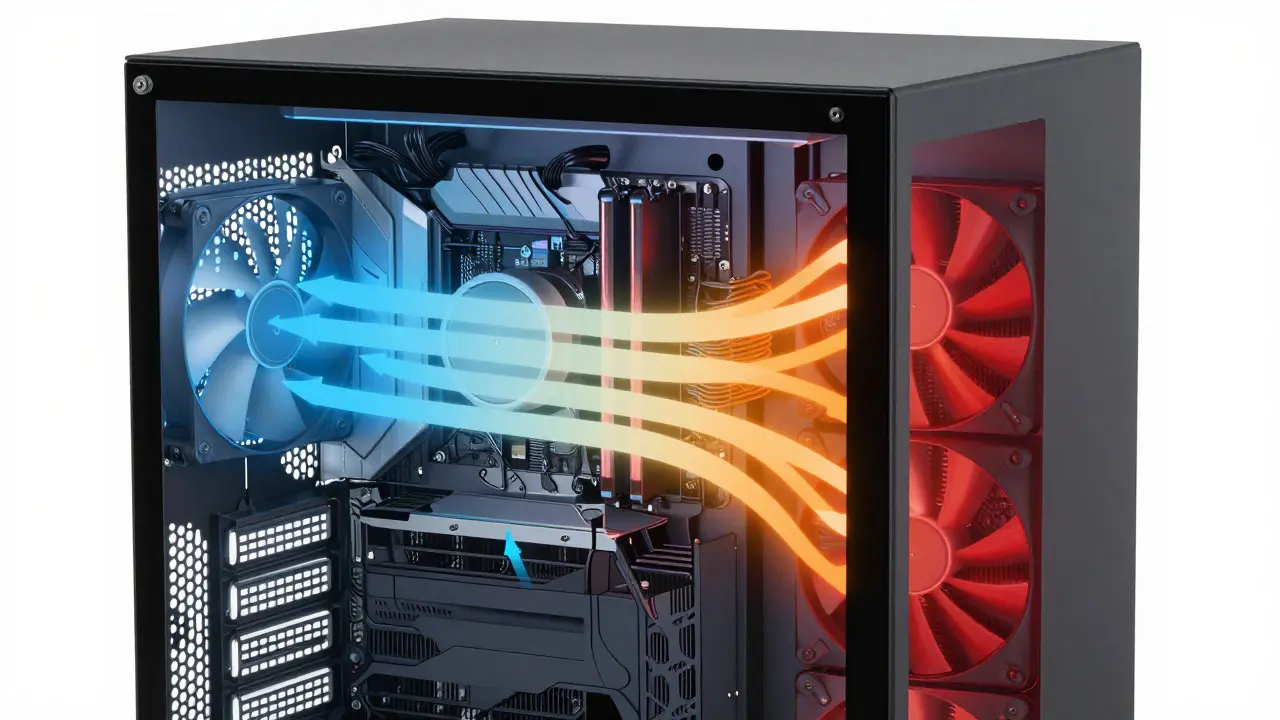

Принцип работы простой: холодный воздух входит спереди, проходит над процессором и видеокартой, нагревается и уходит назад и вверх.

Ошибки, которые убивают производительность

Даже если у вас стоят мощные вентиляторы, неправильная установка сведет их эффект к нулю. Вот самые частые промахи:

• Заблокированный поток. Кабели SATA или питания, перекинутые поперек корпуса, создают турбулентность. Старайтесь вести кабели вдоль задней стенки, используя кабель-канал.
• Конфликт потоков. Если вентилятор на передней панели дует в сторону, а на боковой стенке стоит еще один, они могут мешать друг другу. Лучше оставить одну основную ось движения воздуха (спереди назад).
• Игнорирование фильтра. Пыльный фильтр снижает производительность вентилятора на 20-30%. Чистите его каждые 3-6 месяцев, иначе температура вырастет, даже если схема идеальна.

Таблица сравнения схем продувки

Выбор схемы зависит от ваших приоритетов. Если важна тишина, жертвуйте количеством вентиляторов. Если важны минимальные температуры, добавляйте приток воздуха сверху.

Как проверить эффективность своей сборки

Не нужно гадать, работает ли система. Используйте простые методы диагностики:

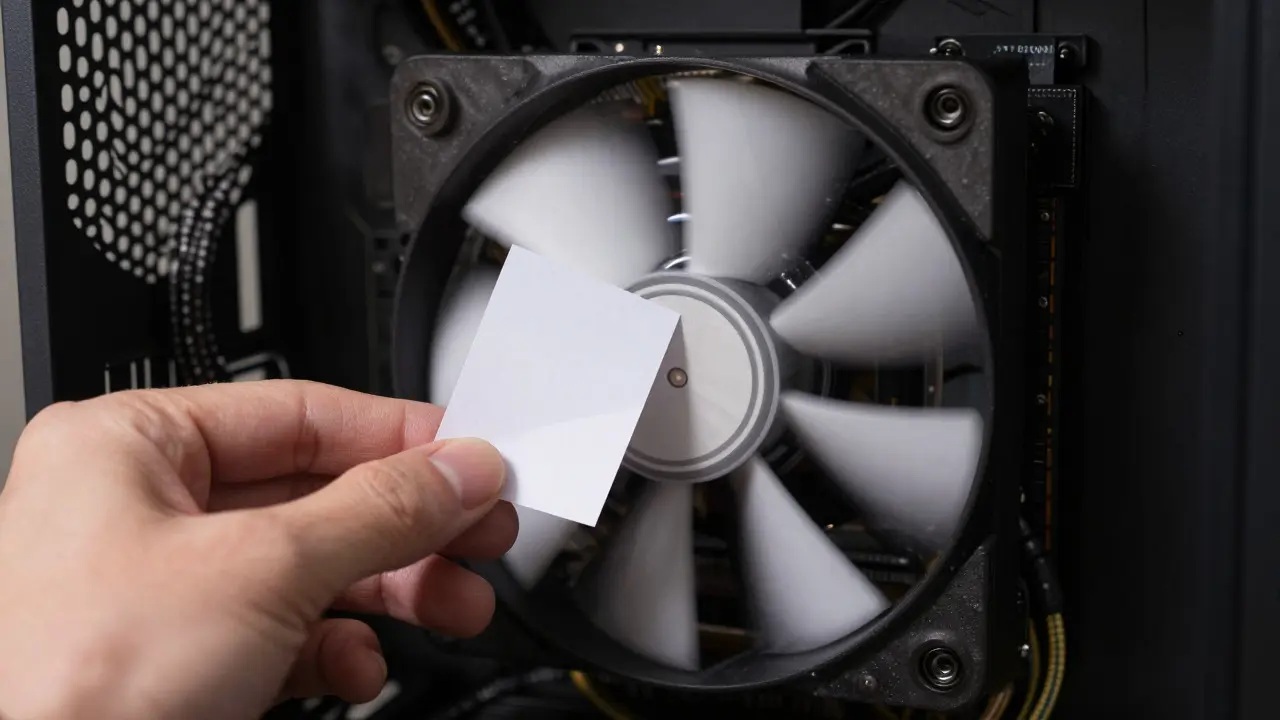

1. Тест с листком бумаги. Включите ПК. Поднесите небольшой листок бумаги к вентилятору. Если он плотно прилипает - тянет внутрь. Если отталкивается - выдувает наружу. Это помогает быстро определить направление установки.
2. Программа мониторинга. Установите HWiNFO64 или MSI Afterburner. Запустите стресс-тест (например, Prime95 для CPU или FurMark для GPU). Наблюдайте за температурами. Если CPU держится ниже 85°C при полной нагрузке, airflow настроен верно.
3. Визуальный осмотр пыли. Через месяц работы посмотрите, где скопилась пыль. Если она равномерно распределена - норм. Если толстым слоем лежит на радиаторе видеокарты, значит, поток воздуха не доходит до нужной зоны.
