Инфракрасные датчики движения в IoT: принцип работы и выбор

Представьте ситуацию: вы уходите из офиса, а свет продолжает гореть еще час. Или камера безопасности начинает писать видео, когда мимо окна пробежала кошка. В обоих случаях виноваты не люди, а неправильно настроенные или неподходящие инфракрасные датчики движения устройства, реагирующие на изменение теплового излучения в зоне контроля. В системах интернета вещей (IoT) эти компоненты играют ключевую роль, превращая «глупые» объекты в умные. Но как именно они работают? Почему одни срабатывают от сквозняка, а другие игнорируют домашних питомцев? И главное - как выбрать правильный сенсор для вашего проекта?

Физика процесса: что видит PIR-сенсор

PIR-сенсор пассивный инфракрасный датчик, измеряющий изменения температуры в видимом ему поле работает по простому принципу: он не ищет объект, он ищет разницу. Все тела с температурой выше абсолютного нуля излучают тепловую энергию. Человек при температуре 36,6°C излучает больше тепла, чем стена за его спиной. Когда человек входит в зону действия сенсора, тепловая карта меняется. Пиропиэлектрический элемент внутри устройства фиксирует это изменение напряжения.

Здесь важно понимать разницу между активным и пассивным мониторингом. Активные радары или ультразвуковые датчики сами посылают сигнал и ждут эхо. PIR же просто «слушает». Это делает его невероятно энергоэффективным. Типичный модуль потребляет всего 10-50 микроампер в режиме ожидания. Для батарейных устройств, которые должны работать годами без замены элементов питания, это критический параметр.

Анатомия датчика: от линзы до микросхемы

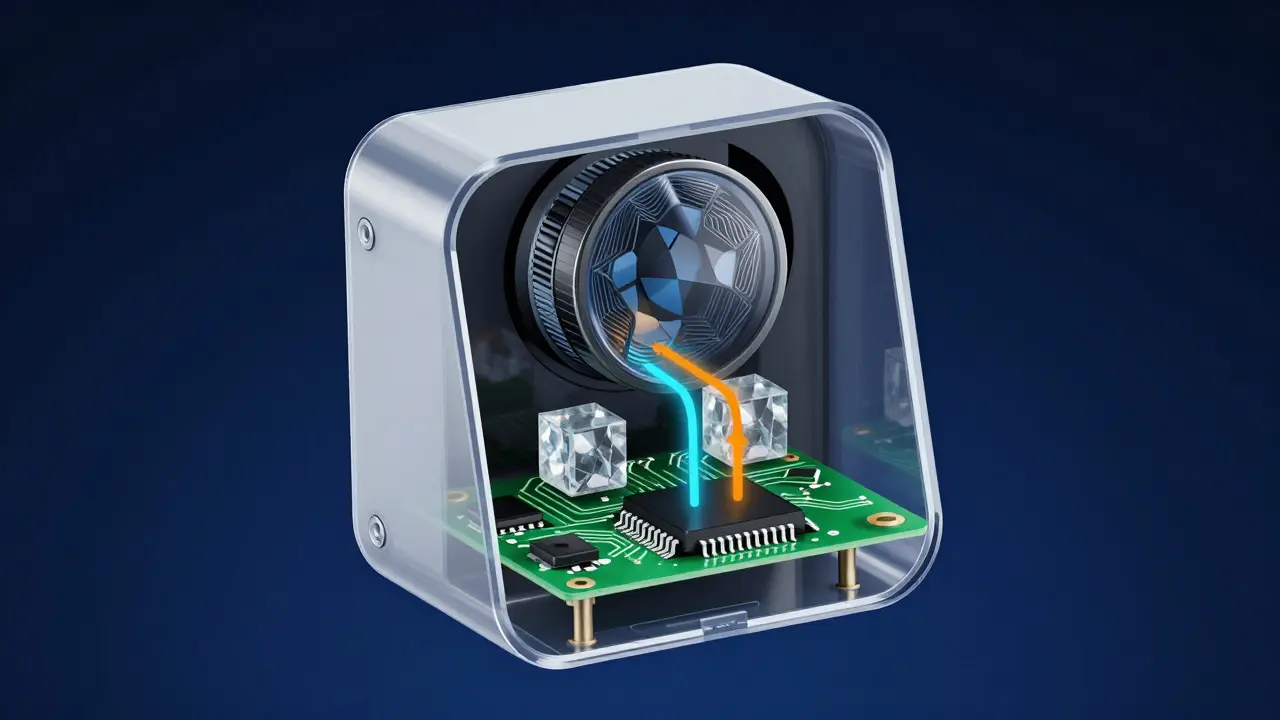

Чтобы понять, почему один датчик видит угол 90 градусов, а другой - 120, нужно заглянуть внутрь корпуса. Основными компонентами являются:

• Пиропиэлектрический элемент: сердце системы. Обычно это два чувствительных кристалла, соединенных последовательно. Они генерируют электрический заряд только при изменении температуры. Если температура постоянна, сигнал отсутствует.
• Оптическая линза Френеля: прозрачная пластиковая деталь с ребристой структурой. Она делит пространство на чередующиеся зоны фокусировки. Одна зона направляет тепло на первый кристалл, другая - на второй. Это создает дифференциальный сигнал, который помогает отсеять фоновый шум.
• Усилитель и компаратор: аналоговая электроника, которая усиливает слабый сигнал с кристалла и сравнивает его с порогом срабатывания.
• Микроконтроллер (MCU): в современных IoT-решениях здесь стоит чип, например, ESP32 или STM32, который обрабатывает данные и отправляет их по сети.

Интеграция в экосистему IoT

Сам по себе PIR-датчик - это просто аналоговый выход. Чтобы он стал частью умного дома или промышленной системы, нужен интерфейс связи. В большинстве проектов используются следующие протоколы:

При выборе протокола ориентируйтесь на архитектуру сети. Если у вас уже есть Zigbee-шлюз, имеет смысл использовать совместимые датчики. Это позволит избежать дополнительных затрат на шлюзы и упростит настройку. Для удаленных объектов, где нет электричества и Wi-Fi, LoRaWAN становится стандартом де-факто благодаря огромному радиусу действия и минимальному расходу заряда.

Частые ошибки при установке и эксплуатации

Даже самый дорогой датчик бесполезен, если его неправильно установить. Вот три главные проблемы, с которыми сталкиваются инженеры и энтузиасты:

1. Ложные срабатывания от источников тепла. Кондиционер, батарея отопления или даже яркий солнечный луч могут вызвать смену теплового поля. Решение: монтируйте датчик так, чтобы он не смотрел напрямую на источники перепадов температуры. Идеальная высота установки - 2-2,4 метра от пола.
2. Мертвые зоны. Линза Френеля имеет фиксированный угол обзора. Если датчик установлен в углу, часть комнаты может остаться незаметной. Используйте калькуляторы покрытия или просто протестируйте зону действия, пройдясь по комнате после монтажа.
3. Настройка порога чувствительности. Многие модули позволяют регулировать порог срабатывания через подстроечный резистор или софт. Слишком высокий порог пропустит маленького человека или ребенка. Слишком низкий будет реагировать на движение воздуха. Оптимальное значение находится методом проб и ошибок для конкретного помещения.

Как выбрать датчик под задачу

Не существует универсального «лучшего» датчика. Есть подходящий для конкретной задачи. При выборе обращайте внимание на следующие параметры:

• Угол обзора: 90° для коридоров, 120° для открытых помещений, 360° для центральных зон.
• Рабочий диапазон температур: стандартные модели работают от -10°C до +50°C. Для улицы нужны модели с расширенным диапазоном.
• Защита от животных: некоторые линзы имеют оптические фильтры, которые снижают чувствительность к малым объектам (коты, собаки весом до 10-15 кг).
• Интерфейс вывода данных: цифровой (GPIO), аналоговый (напряжение) или беспроводной (Zigbee, BLE). Цифровой вывод проще интегрировать в Arduino или ESP8266.

Если вы строите прототип, начните с модулей HC-SR501. Они дешевы, широко документированы и легко подключаются к любым платам разработки. Для финального продукта рассмотрите готовые решения от производителей вроде Osram или Infineon, которые предлагают более стабильную работу и меньший дрейф характеристик со временем.

Перспективы развития технологии

Технологии не стоят на месте. Современные PIR-датчики начинают объединяться с другими сенсорами. Появляются гибридные модули, где инфракрасный сенсор работает в паре с лазерным дальномером или камерой низкой четкости. Это позволяет отличить человека от тени или движущегося предмета. Также развиваются алгоритмы машинного обучения на борту микроконтроллера, которые анализируют паттерны движения и предсказывают появление объекта до того, как он полностью войдет в зону детекции.

Для разработчиков IoT это открывает новые возможности. Вместо простой бинарной логики «есть/нет» можно строить сложные сценарии автоматизации, основанные на анализе поведения пользователей. Инфракрасные датчики перестают быть просто кнопкой включения света и становятся интеллектуальными наблюдателями пространства.
