Энкодеры и приводы в IoT: как наладить точное управление

Вы когда-нибудь пытались заставить робота-пылесоса ехать строго по прямой? Или настроить умный клапан так, чтобы он открывался ровно на 45 градусов? Без обратной связи это превращается в гадание на кофейной гуще. Двигатель крутится, но вы не знаете, где он остановился. Именно здесь в игру вступают энкодеры и приводы (актуаторы). Это глаза и мышцы любой встраиваемой системы. Без них ваш микроконтроллер слеп и бессильен.

В мире IoT и промышленной автоматизации разница между «примерно» и «точно» стоит денег. Если вы проектируете конвейерную ленту или дрон, вам нужно знать положение объекта с точностью до миллиметра. В этой статье разберем, как правильно связать эти компоненты, какие бывают типы энкодеров и как программно обрабатывать сигналы, чтобы система работала стабильно даже при сильных вибрациях.

Ключевые выводы для быстрого старта

• Тип энкодера решает все: инкрементальные дешевы и просты, но теряют позицию при перезагрузке; абсолютные дороже, но всегда знают, где находятся.
• Интерфейс передачи данных: для коротких дистанций используйте GPIO или I2C, для длинных кабелей - RS-485 или CAN-шину, чтобы избежать помех.
• Обработка сигналов: никогда не считывайте импульсы напрямую из прерываний без фильтрации дребезга контактов, иначе получите ложные срабатывания.
• Связь с приводом: энкодер должен быть физически связан с валом двигателя, а не только с редуктором, если требуется высокая точность позиционирования.

Что такое энкодер и зачем он нужен в IoT

Простыми словами, энкодер - это датчик, который преобразует механическое перемещение в электрический сигнал. Представьте себе колесо со спицами, которое проходит мимо оптического или магнитного сенсора. Каждый раз, когда спица пересекает луч света или меняет магнитное поле, сенсор выдает импульс. Микроконтроллер считает эти импульсы и понимает: «Ага, колесо повернулось на 10 градусов».

В контексте встраиваемых систем энкодеры выполняют две главные задачи:

1. Измерение скорости: сколько импульсов приходит за единицу времени?
2. Определение положения: сколько импульсов прошло от начальной точки?

Без этих данных невозможно реализовать PID-регулятор. Вы можете подать напряжение на мотор, но если нагрузка изменится (например, робот наехал на коврик), скорость упадет, и вы об этом не узнаете. Энкодер замыкает петлю обратной связи, позволяя контроллеру корректировать мощность в реальном времени.

Инкрементальные против абсолютных: выбор типа

Выбор между типами энкодеров часто зависит от бюджета и требований к надежности. Давайте сравним их честно, без маркетинговой воды.

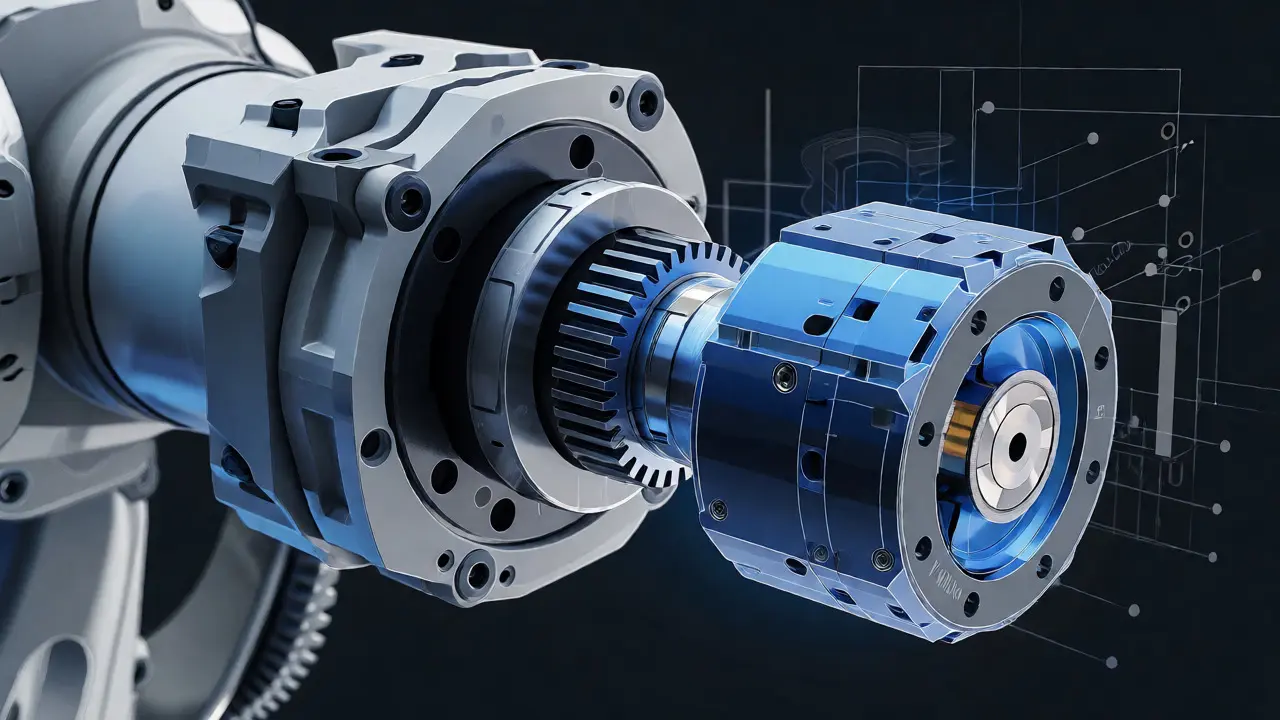

Для домашних IoT-проектов, вроде управления жалюзи или поворотной камеры, обычно хватает инкрементальных моделей. Они стоят копейки, и если питание пропадет, вы просто запустите процедуру калибровки при старте. Но если вы делаете промышленный манипулятор, где потеря позиции может привести к аварии, берите абсолютный. Он использует код Грея, что исключает ошибки чтения при переходе через границу разрядов.

Как подключить энкодер к микроконтроллеру

Самый частый вопрос новичков: «Я подключил энкодер, но значения скачут». Причина почти всегда в аппаратном дребезге контактов или неправильной настройке таймеров. Большинство современных MCU (STM32, ESP32, Arduino) имеют встроенные блоки для работы с энкодерами.

Для STM32 используйте режим Encoder Interface (QEI). Он автоматически подсчитывает импульсы, используя оба канала (A и B), что позволяет определять направление вращения без программного анализа фаз. Это экономит процессорное время.

Если у вас простая плата типа Arduino Uno, придется использовать внешние прерывания. Вот типичная ошибка: вы включаете прерывание по фронту сигнала. При быстром вращении энкодер генерирует тысячи импульсов в секунду. Прерывания будут загружать CPU на 100%, и система зависнет. Решение - использовать аппаратный счетчик или фильтровать вход RC-цепочкой (резистор + конденсатор).

Не забудьте про подтяжку резисторов. Открытый коллектор энкодера требует внешних pull-up резисторов (обычно 4.7-10 кОм) к питанию, иначе линия будет «плавать», и вы получите шум вместо четких нулей и единиц.

Управление приводами: двигатели и сервоприводы

Привод - это исполнительный механизм, который выполняет работу. В IoT чаще всего встречаются три вида:

• Сервомоторы (RC Servo): Идеальны для углового позиционирования (0-180 градусов). Управляются ШИМ-сигналом длительностью 1-2 мс. Внутри уже есть простой энкодер и драйвер. Минус: низкая точность и ограниченный угол.
• Шаговые двигатели: Двигаются дискретными шагами. Не требуют обратной связи для базового позиционирования, но могут терять шаги при перегрузке. Отлично подходят для 3D-принтеров и CNC-станков.
• DC-двигатели с энкодером: Требуют внешнего драйвера (L298N, TB6612) и внешнего энкодера. Самый гибкий вариант для скоростного регулирования и сложных траекторий.

При выборе привода смотрите на момент силы (Nm), а не только на напряжение. Для поворота тяжелой двери вам нужен момент в 5-10 Нм, который обычный сервопривод за $3 не выдаст. Ищите модели с металлическими шестернями.

Программная реализация: от сырых данных к действию

Чтение данных с энкодера - это полдела. Главное - интерпретировать их правильно. Допустим, мы используем Python на Raspberry Pi или C++ на ESP32.

Для инкрементального энкодера алгоритм выглядит так:

1. Инициализируйте два пина как вход с подтяжкой вверх.
2. Запустите цикл или прерывание, которое проверяет состояние пина A.
3. Если пин A изменился с LOW на HIGH, проверьте состояние пина B.
4. Если B тоже HIGH - вращение положительное, увеличиваем счетчик. Если B LOW - отрицательное, уменьшаем.

Но сырые данные содержат шум. Используйте скользящее среднее или фильтр Калмана, если проект сложный. Например, если вы измеряете скорость колеса дрона, единичный выброс может заставить контроллер резко изменить тягу винтов. Сглаживание сглаживает эти пики.

Для абсолютных энкодеров с интерфейсом SPI или I2C задача проще. Вы отправляете команду на чтение регистра и получаете готовое числовое значение угла. Однако следите за порядком байт (endianness). Многие китайские модули используют Little Endian, тогда как стандарты часто предполагают Big Endian. Ошибка в один байт превратит угол 90 градусов в 23040.

Типичные проблемы и их решения

Даже опытные инженеры сталкиваются с одними и теми же граблями. Вот чек-лист для диагностики:

• Энкодер показывает обратное направление: Поменяйте местами провода каналов A и B в коде или физически. Логическое инвертирование направления дешевле перепаивания.
• Дрейф позиции: Если инкрементальный энкодер теряет импульсы, проверьте экранирование кабеля. Двигатели создают сильные электромагнитные помехи. Используйте витую пару для сигнальных линий.
• Перегрев драйвера: Если привод греется, значит, ток превышает номинал. Добавьте радиатор или снизьте PWM duty cycle. Также убедитесь, что двигатель не находится в состоянии «холостого хода» с полным напряжением.
• Потеря синхронизации: В системах с несколькими осями используйте общий таймер для запуска движения всех осей одновременно. Разница в 1 мс может исказить траекторию.

Помните, что механика тоже имеет погрешности. Люфт редуктора (backlash) означает, что при смене направления вращения вал сначала немного постоит на месте, прежде чем начать движение. Компенсируйте это программно, добавляя «компенсацию люфта» в код позиционирования.
